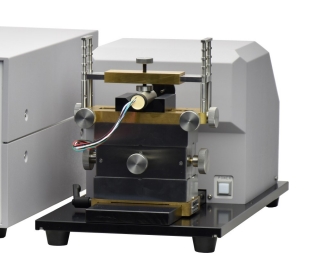

超高速電機轉矩試驗機

EMA-100

EMM-100M

最高12萬轉、最大100mN的磁滯制動方式負荷試驗機

主要特點

最高轉速120，000r/min、最大轉矩100mN

通過新開發的磁滯制動器，實現從電機停止狀態到超高速的穩定負載控制

實現高速旋轉的低慣性制動轉子( 1.5×10-6國安隊2）

與本公司DMC系列一樣，完全不需要麻煩的PID控制參數設定

通過高精度的電機保持器和新思路的聯軸器，實現安全且容易的測量

與功率計WT1800E連接，實時顯示轉矩、轉速、電壓、電流、功率、效率、功率因數等22個項目的測量結果

點位測量、時間掃描測量、負載模擬等各種轉矩控制設定

與普通磁滯制動器一樣，通過校準條和砝碼進行實測校準

主要規格

最大轉速 120，000 r/min

轉速精度 ±0.01 % + 1英寸

額定轉矩 100 mN

轉矩精度 額定轉矩±0.5 %

制動方式 磁滯制動器

吸收動力 連續80W

10秒以下600W

5秒以下1000W

可安裝電機外徑 直徑10~60 mm

電機軸直徑 3~5 mm

測量項目 t [sec] :時間

T [mN，m] :轉矩

S [r/min，kr/min] :轉速

Po/Pi/Pe [mW，w，kW] :輸出功率/輸入功率/電源功率

E0/E1/E2/E3/E4/E5 [mV，v，kV] :各測量模塊的電壓

I0/I1/I2/I3/I4/I5 [mA，a，kA] :各測量模塊的電流

no/ne [%] :輸出效率/電源效率

fi/fe [%] :輸入功率因數/電源功率因數

電源 AC100~240 V±10 V，50/60 Hz

尺寸( W x H x D )、重量 EMM-100M:230×250×400 mm，16.5 kg

EMA-100:315×218×400 mm，14 kg
