音圈電機三軸轉矩試驗機

PC-MCT5-15

電機分析儀PC-MCT-15是測量硬盤驅動器等使用的音圈電機3軸方向轉矩(θ-T特性)的裝置。 以0.6度/秒~2.0度/秒的轉速旋轉電機的磁鐵(線圈)，測量相對于旋轉角度的轉矩。 測量結果在電腦畫面上顯示的同時，可以保存為CSV文件。

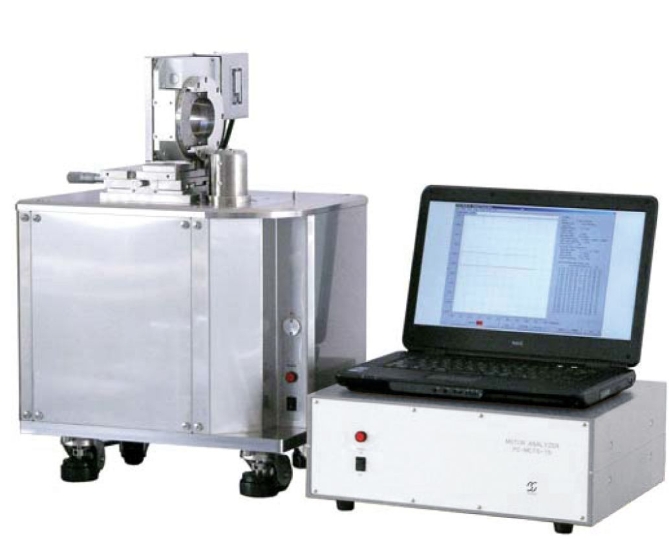

3軸方向扭矩測量裝置的基本結構

電機分析儀: PC-MCT5-15

扭矩儀測量部: ATV1-10M01

磁鐵旋轉夾具: MTJ-001

個人計算機( Windows版)

線圈勵磁用電源: PMC35-0.5A (菊水電子工業制)

電機分析儀PC-MCT5-15的主要規格

型號名稱 電機分析儀PC-MCT5-15

額定轉矩 10 mnm/f.s

驅動轉速 0.6、0.8、1.0、1.2、1.4、1.8、2.0 deg/sec 8級

角度測量范圍 在±90°范圍內合計60°

測量模式 點測量:可以在0~100點指定任意角度的測量點

連續測量:以任意點為測量開始點，測量指定的角度范圍

尺寸( W x H x D ) 430×150×360 mm毫米

質量 10公斤

扭矩儀測量部ATV1-10M01的主要規格

型號名稱 扭矩儀測量部ATV1-10M01

額定轉矩 十mnm

轉矩檢測精度 額定值的±1%

尺寸( W x H x D ) 440×430×390 mm毫米

質量 100公斤以下

磁鐵旋轉夾具MTJ-001的主要規格

型號名稱 磁鐵旋轉夾具MTJ-001

角度檢測精度 ±0.001°以下

最大驅動轉速 2.0 deg/sec

尺寸( W x H x D ) 260×70×170 mm毫米

質量 10公斤

線圈勵磁用電源部PMC35-0.5A (菊水電子工業制)的主要規格

型號名稱 線圈勵磁用電源部PMC35-0.5A (菊水電子工業制)

輸出規格 最大5 V，最大0.5 A

尺寸( W x H x D ) 107×124(134 )×270(305 ) mm ( )為最大值

質量 3.5公斤
