電機轉矩綜合試驗機

PC-MTS-01

PC-MTS-01的主要特點

在主軸上配置制動器、各種傳感器，簡化了機構，因此高速追隨性優異(最大20，000 r/min )

負載控制使用經驗證的磁滯制動器，轉矩檢測使用本公司設計的應變儀式轉矩檢測器

通過專用的電動機固定夾具，可以容易且高精度地進行對心

在電機的固定、隔熱、軸承機構方面，環境試驗機的應對也非常出色

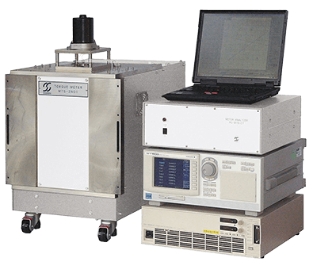

PC-MTS-01的基本構成

電機綜合試驗機

轉矩控制部: PC-MTS-01

扭矩測量部: MTS-2N01

電腦: Microsoft Windows XP/7

電壓電流測定部: WT1800 (橫河電機(株)制)

電機綜合試驗機規格:負載轉矩特性測量

負載轉矩控制范圍 0.06 ~ 2 N納米

負載轉矩檢測精度 量程滿量程的±0.5%

容許轉速 最大20000 r/min

轉速測量精度 量程滿量程的±0.2%

允許最大輸入功率 600 W 5分鐘

電機綜合試驗機規格:轉矩脈動(約束時)齒槽轉矩測量

轉矩檢測范圍 測量轉矩脈動時:-2 nm~2 nm

齒槽轉矩測量時:-50m nm~50m nm

轉矩檢測精度 測量轉矩脈動時:量程滿量程的±0.5%

齒槽轉矩測量時:量程滿量程的±1.5%

驅動轉速 1~ 20 r/min

驅動旋轉方向 CW/CCW

驅動角度測量分辨率 2 r/min以下時約0.088度

3 r/min以上時約0.35度

電機綜合試驗機規范:感應電壓測量

工件驅動轉速 500 ~ 2000 r/min

工件發生轉矩 200 mN以下

電壓測量 詳細情況取決于商談

可以使用的電腦 OS:Microsoft Windows XP/7
