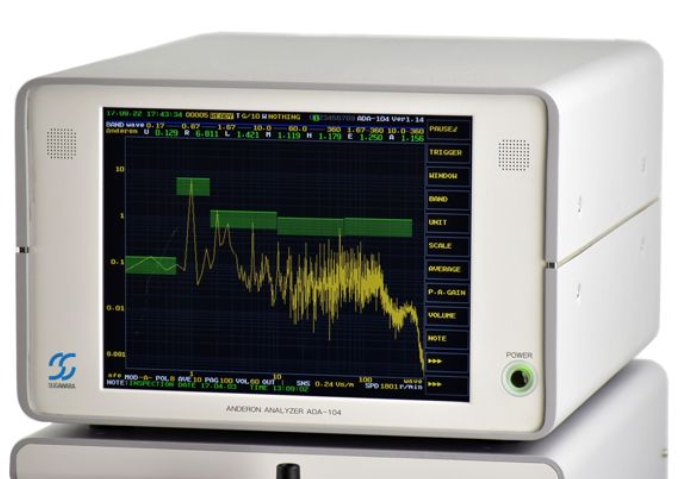

分析儀ADA-105

通過高速數字處理實時顯示軸承振動頻譜和波形

安龍分析儀ADA-105是對檢測到的軸承振動進行分析的裝置。 測量結果不僅可以用各振動頻帶的安氏值表示，還可以用光譜表示，因此可以容易且迅速地確定軸承故障的質量。

使用振動音的錄音、播放功能，可以根據原始波形實現軸承振動品質的標準化。 另外，輸入軸承規格后，可以將軸承振動分解為內圈、外圈、滾珠及其他成分。

ADA-105的主要功能

軸承每轉一周，實時更新并顯示通用FFT分析儀無法顯示的卸載頻譜。

顯示光標指定的光譜中任意點的頻率和測量值。

測量單位: Anderon，μinch/rad，μinch/s，μinch，μm/rad，μm/rad，nm/s，nm，cm/s^2，mG

測量頻帶為u、r、l、m、h、e、a這7個頻帶。 也可以自己設定。

u band:0.17至0.67 wave ( 5至20hz )

r band:0.67至1.67 wave ( 20至50hz )

l band:1.67至10.0 wave ( 50至300 Hz )

m band:10.0至60.0 wave ( 300至1800 Hz )

h band:60.0至360 wave ( 1800至10800 Hz )

e band:1.67至360 wave ( 50至10800 Hz )

a band:10.0至360 wave ( 300至10800 Hz )

(括號內為主軸轉速1800 r/min(=30 Hz )時)

錄音播放軸承振動音30秒。 可以通過原始振動波形進行軸承的質量管理。

將錄音數據、測量數據、測量條件、畫面拷貝輸出并保存到USB存儲器。

在7波段及“波高率+頻率”中設定閾值，進行好壞判定。

最多可保存1000套測量條件，也可使用一覽列表進行檢索。

通過輸入軸承參數(滾珠P.C.D、滾珠直徑、滾珠數、接觸角)，可以將測量的振動分解為內圈、外圈、滾珠及其他成分。
