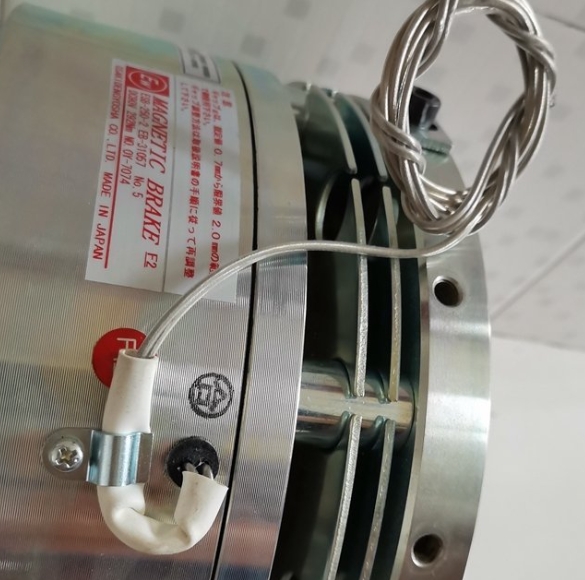

電磁制動器

溫度筆記

制動設計環境溫度高達40°C。當連接密封的蓋板并連續施加電流時，蓋子內部的溫度升高（=制動器的環境溫度升高）會縮短絕緣材料的壽命。在這種情況下，需要應用特殊規格，因此請與我們聯系。

安裝預防措施

• 推薦的安裝軸的公差是JIS H6。

• 設置制動主體時，請確保安裝表面和軸之間的角度在0.1mm以內，并且同心率在0.15mm之內。

• 要固定輪轂，請插入軸固定環或類似于軸的軸，以防止其沿軸向方向移動。

• 如果有油，固定異物或進入摩擦表面的大量灰塵的風險，請連接蓋子。

• 安裝姿勢在水平軸方向上。如果您要安裝垂直軸，請與我們聯系。

• 請管理安裝螺栓的以下扭矩值。

  ESB標準
  模型	螺栓尺寸	扭矩控制值[NM]	模型	螺栓尺寸	扭矩控制值[NM]
  ESB（SB）-80	M4	2.0-2.5	ESB-190	M8	16.5-20.5
  ESB-115	M5	4.0-5.0	ESB-220	M10	33.0-41.0
  ESB-135,165	M6	6.5-8.5	ESB-250	M12	57.0-72.0

• 有關其他詳細信息，請參考說明手冊。
