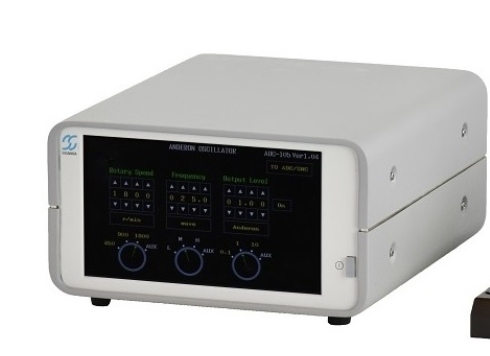

校準器

ADC-101

校正器ADC-101是用于校正軸承檢測儀器分析儀的裝置。 向分析器輸出相當于安捷倫韋氏振動的電壓信號進行校正。 由于整合了以往的校準器的功能，因此只需1臺即可校正所有軸承檢查設備用分析器。

另外，還具有將使用分析器ADA-105/SWA-105保存在USB存儲器中的軸承的實測數據作為電壓信號輸出到其他分析器的功能。

校正方法

用ADC-101設定安氏病毒的測量條件和測量值，并將校正用電壓信號輸出至分析器。 如果正確顯示ADC-101設定的數值，就可以確認分析器正在正常運行。

用兩種模式校正所有軸承檢查設備用分析器

搭載實測振動數據的再現功能

ADC-101主要規格

校正對象設備 輸入阻抗30ω、電壓信號輸入型軸承振動測量設備

安龍分析儀，安龍儀顯示部ADA-*

同步波分析器SWA-*

賽車軌道儀顯示部LWA-*

球道儀顯示部BWA-*

轉速設定 100~9999 r/min

傳感器靈敏度設定 0至8.008 vs/m ( 0至99.99 mv/USP ( USP = 12.486 mm/s ) )

振蕩頻率 0~20 kHz

測量單位 Anderon、nm/sec、um/sec、uinch/sec、cm/s^2、mG、nm、um、uinch、nmWcla、uWcla、nmPC、uPC、nm/rad、um

ATT設定 att = ( 0至60 ) + (0~9至9 ) + (0~9至0.9 ) dB

輸出電平= 1 Vrms的-(41+ATT ) dB

操作 7英寸彩色LCD觸摸屏操作

輸出阻抗 30ω

輸出電平 輸入阻抗30ω時最大4.5 mVrms

電源 100至240 vac，50/60 Hz

尺寸質量 215 (W )×124 (H )×250 (D ) mm，5 Kg
