同步波分析器

SWA-系列

通過高速數字處理實時顯示頻譜

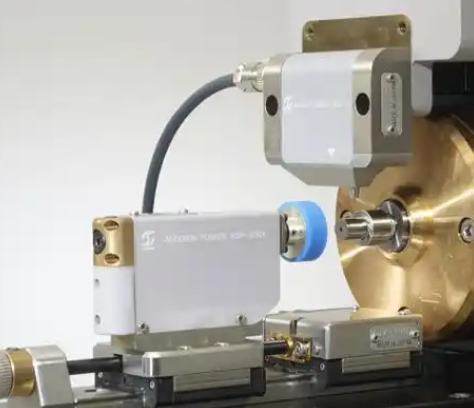

SWA-105是分析滾珠表面和內圈、外圈的滾道面的波紋圓度的裝置。 不僅可以按振動頻帶將測量結果數值化，還可以進行頻譜顯示、極坐標顯示、振動波形顯示，因此可以更容易且迅速地判定對象的質量。 另外，可以向USB存儲器記錄、再現波形數據。 內置小型揚聲器，還可以連接耳機和外部揚聲器。

SWA-105的主要特點

通過極坐標圖，可以掌握nm級別的高精度形狀

通過頻譜和波紋波形的同時顯示，可以在分析波數成分的同時掌握形狀

10.4英寸高清晰度彩色顯示屏可實時顯示數據和圖表

沒有因數據處理導致的聲音輸出和畫面顯示的偏差，可以進行舒適的狀態觀察

測量頻帶為u、r、l、m、h、e、a這7個頻帶。 每個頻帶都可以自己設定

在7波段及“波高率+頻率”中設定閾值，可以判定好壞。 另外，可以將其判定結果作為光電繼電器觸點信號輸出到外部

使用2聲道的耳機輸出，可以讓2人同時聽到振動音

測量單位: uPC、uWcla、nmPC、nmWcla、uinch/rad、uinch/sec、um/rad、um/rad、nm/rad、nm/sec、nm、nm、sec

可以使用安卓校準器ADC-101進行校準

最多可保存1000套測量條件，也可使用一覽列表進行檢索

因為可以錄音·再生振動音30秒，所以可以以主樣品的數據為基準進行質量管理

可以在USB存儲器中保存錄音數據、測量數據、測量條件、畫面副本

使用可選的USB連接熱敏打印機打印屏幕的硬拷貝
