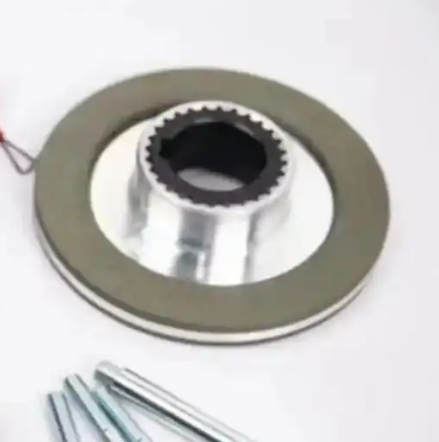

非激發電磁制動器
ESB-365RKA
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 165rka | 190rka | 220rka | 250rka | 365rka | |||||
| 額定扭矩 | NM | 75 | 150 | 300 | 600 | 1200 | |||
| 吸 | 電壓DC-V | 180 | 150 | ||||||
| 當前DC-A | 2.305 | 2.338 | 2.390 | 2.765 | 10.06 | ||||
| 抓住 | 電壓DC-V | 45 | 30 | ||||||
| 當前DC-A | 0.58 | 0.58 | 0.60 | 0.69 | 2.01 | ||||
| 功耗（20℃） | w | 25.9 | 26.3 | 26.9 | 31.1 | 60.3 | |||
| 線圈電阻（在20℃） | ω | 78.1 | 77.0 | 75.3 | 65.1 | 14.9 | |||
| 電樞吸力時間 | 多發性硬化癥 | 70 | 110 | 158 | 238 | 185 | |||
| 電樞釋放時間 | 多發性硬化癥 | 58 | 48 | 35 | 56 | 80 | |||
| 慣性j | ×10 -3公斤2 | 2.11 | 3.00 | 7.92 | 13.02 | 14.50 | |||
| 允許功率（以1500R/min 50％ED） | w | 182.8 | 219.7 | 406.7 | 511.2 | 1490.0 | |||
| 允許工作量（以1500R/min 50％ED） | J/min | 10966 | 13181 | 24402 | 30674 | 89401 | |||
| 允許工作量直到差距調整 | ×10 6 j | 303.3 | 375.3 | 458.1 | 597.4 | 2996 | |||
| 調節差距 | 毫米 | 0.4 | 0.5 | 0.7 | 0.7 | 0.7 | |||
| 限制差距 | 毫米 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | |||
| 允許的總工作 | ×10 6 j | 624 | 871.5 | 1195 | 1558年 | 8990 | |||
| 最大安全旋轉速度 | r/min | 1800 | |||||||
| 機械壽命 | 100萬次 | ||||||||
| 重量 | 公斤 | 13 | 18 | 29 | 38 | 92 | |||
| 電源 | HD-1220m | HD-140M | |||||||
| 環境溫度 | -20℃至40℃（但不是凝結） | ||||||||
筆記
隔熱級班級
初始扭矩是額定扭矩的50-60％。
安裝軸的推力尺寸如下：
165rka，190rka：0.10mm或以下
220rka，250rka，365rka：0.15mm或更少
請管理安裝螺栓的以下扭矩值。
| ESB RKA類型 | |||||
|---|---|---|---|---|---|
| 模型 | 螺栓尺寸 | 扭矩控制值[NM] | 模型 | 螺栓尺寸 | 扭矩控制值[NM] |
| ESB-165rka | M6 | 6.5-8.5 | ESB-250rka | M12 | 57.0-72.0 |
| ESB-190rka | M8 | 16.5-20.5 | ESB-365RKA | M16 | 145.0-182.0 |
| ESB-220RKA | M10 | 33.0-41.0 | - | - | - |
垂直系列配備了浮動設備，該設備可防止使用以下方法在垂直安裝過程中發生的旋轉過程中接觸：
